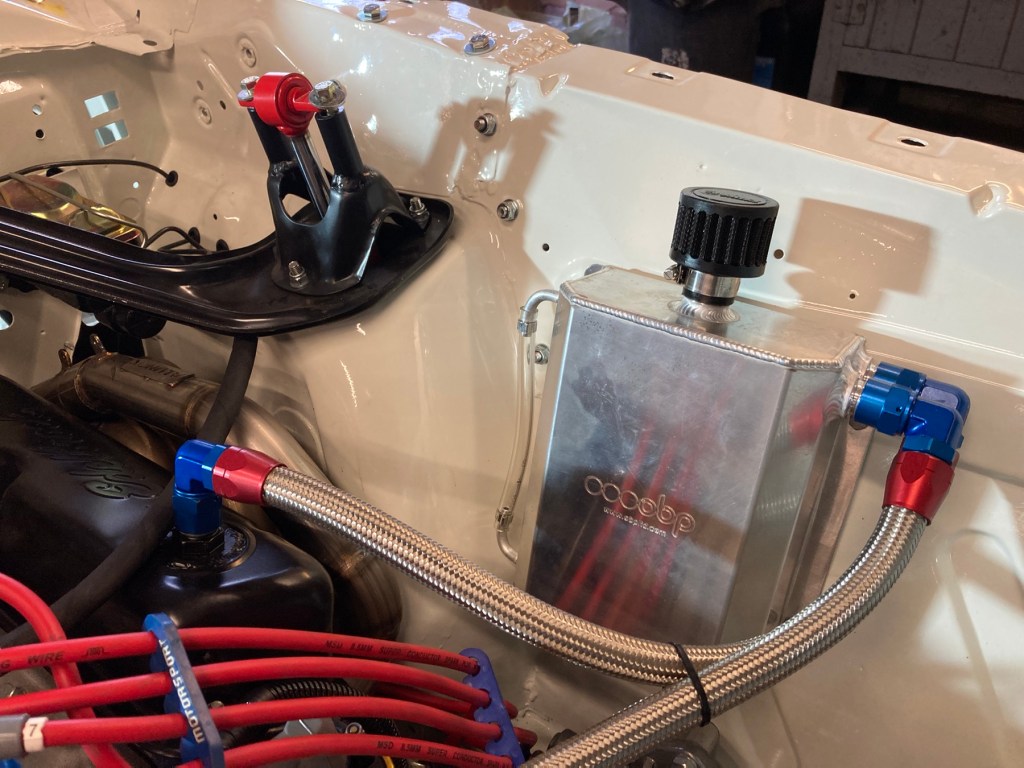

Beginnen wir heute den log mit einem Bilderrätsel, das wir als Heranwachsende immer gern (?) gemacht haben. Erkennt ihr den Unterschied?

Genau, der Filter auf dem Catchtank ist neu, da eine Rückführung in Richtung Luftfilter/Vergaser nicht vorgesehen ist.

Die Verschraubungen des Ölkreislaufes waren ebenfalls noch nicht fertig, aber alle notwendigen Teile bereits geliefert, in Dash10. Nachfolgend zwei Bögen, gut sichtbar am Ein- und Auslass des Ölfilterhalters, und versteckt im Hintergrund zwei weitere, die direkt an den Motorblock angeschlossen sind (da darf schon herangezoomt werden, sonst funktioniert es nicht):

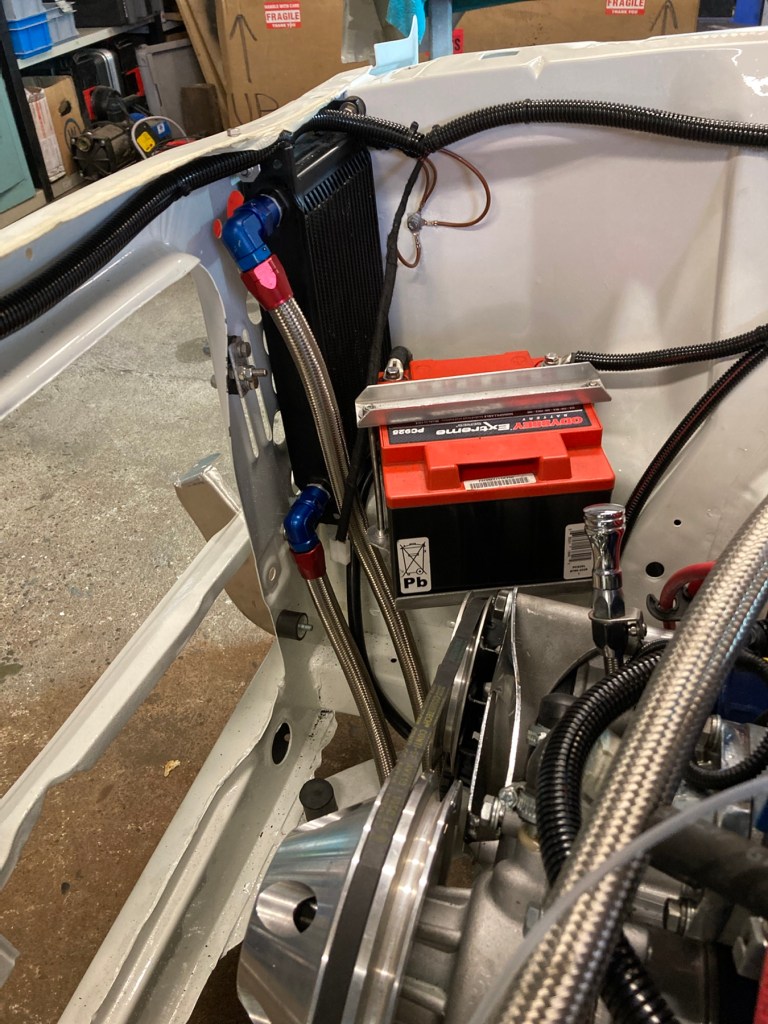

Das ist zwar alles recht eng, aber der festgelagerte Motor wird für nur geringe (wenn auch vorhandene) Bewegung sorgen, so dass der Setup funktionieren sollte. Komplett angeschlossen sieht es auf der linken Seite so aus …

… und so auf der rechten:

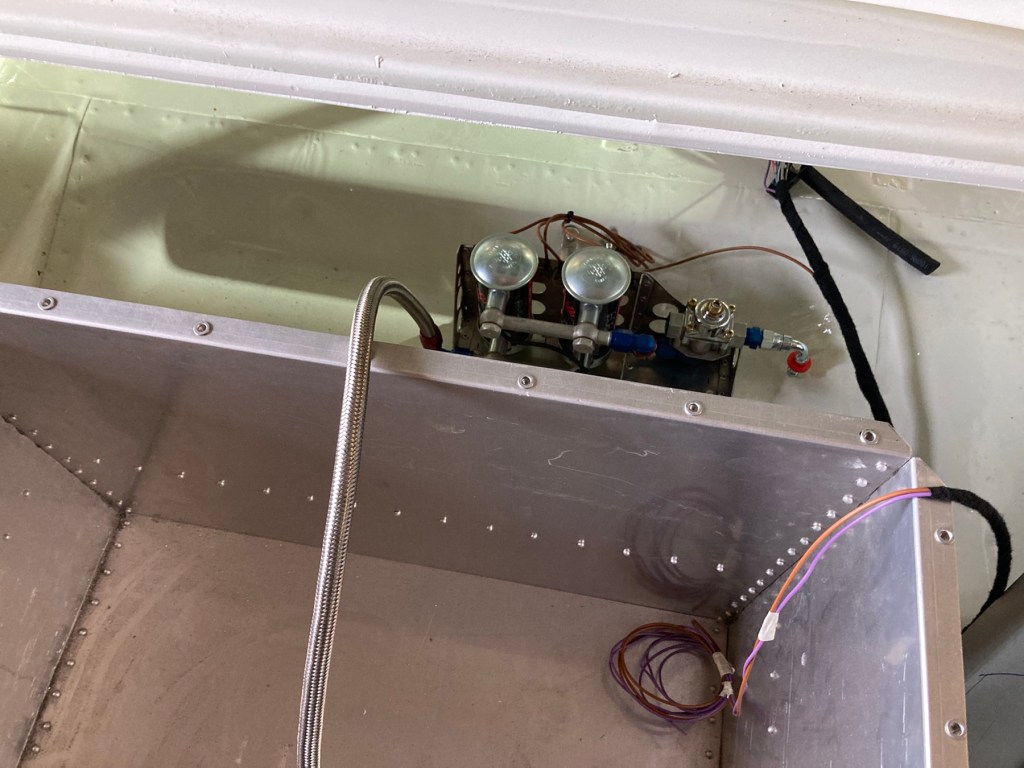

Weiter ging es mit dem Anschluss der Kraftstoffpumpeneinheit. Die Leitung, die in den Tank hineinführt, ist zwar für den finalen Einsatz zu lang, aber für den Probebetrieb im Stand mit Kanister im Kofferraum gerade richtig:

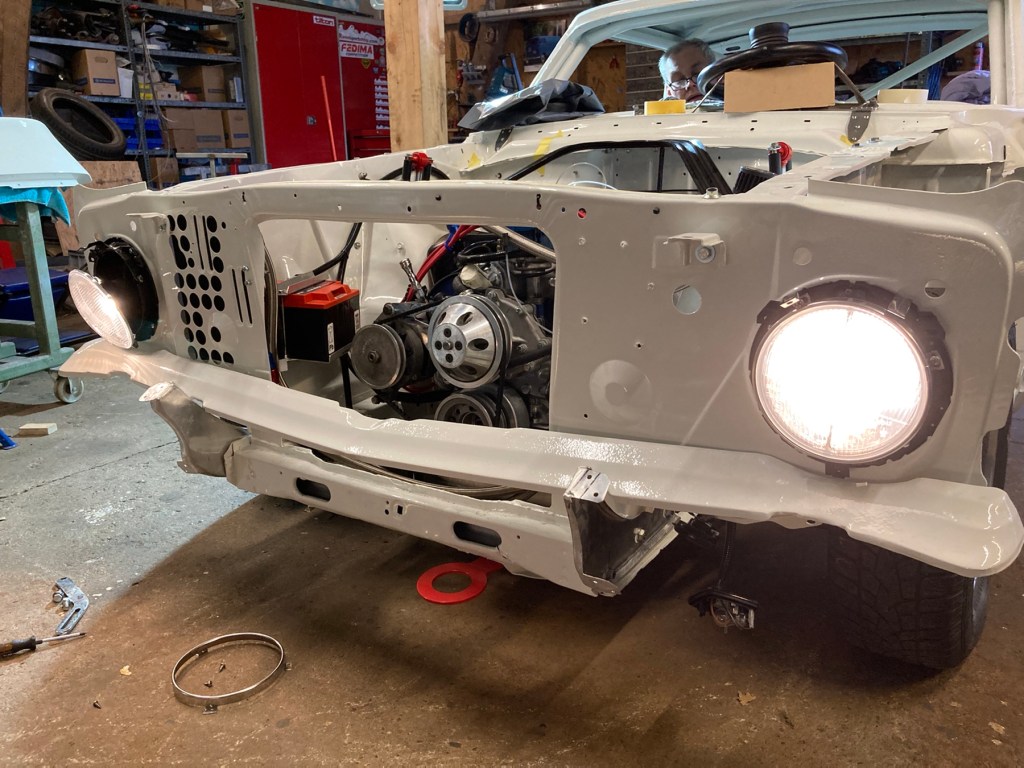

Damit jedoch nicht genug. B war wieder motiviert, neben der Elektrik auch viele andere Dinge zu tun, für die ich zeitlich deutlich länger benötigen würde. Als ein Resultat des Wirkens zeigt sich eine funktionsfähige Elektrik, vorne samt Hupe, Anlasser und Blinker als auch bei den Scheinwerfern …

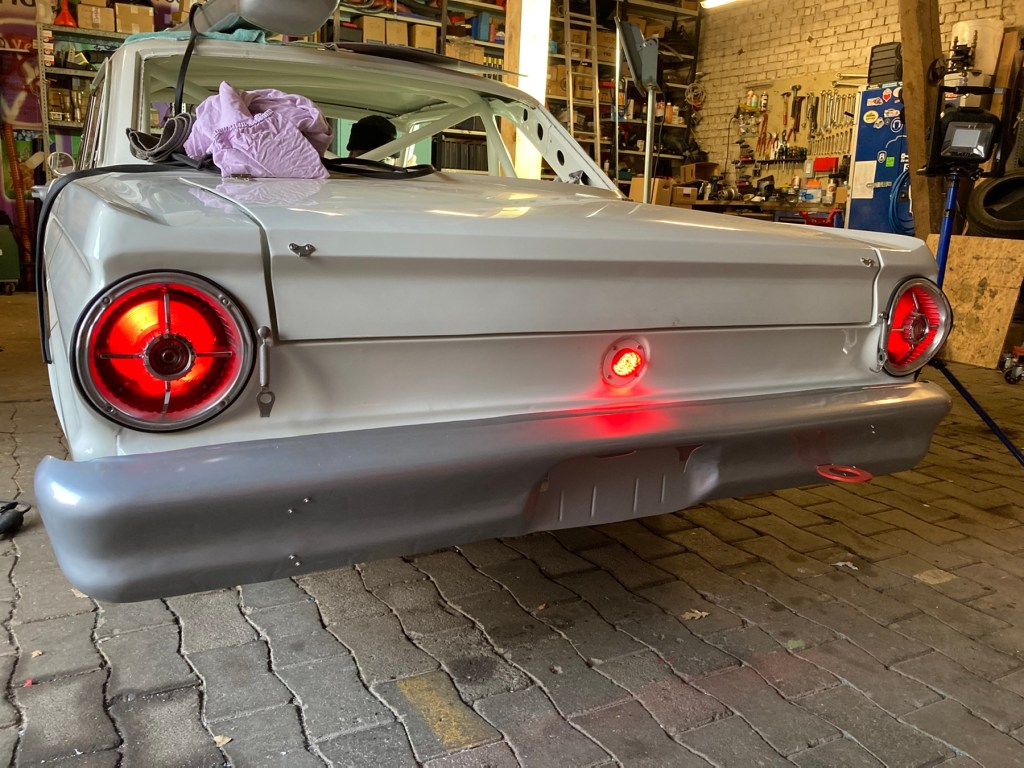

… und hinten bei Rückleuchten und Regenlicht:

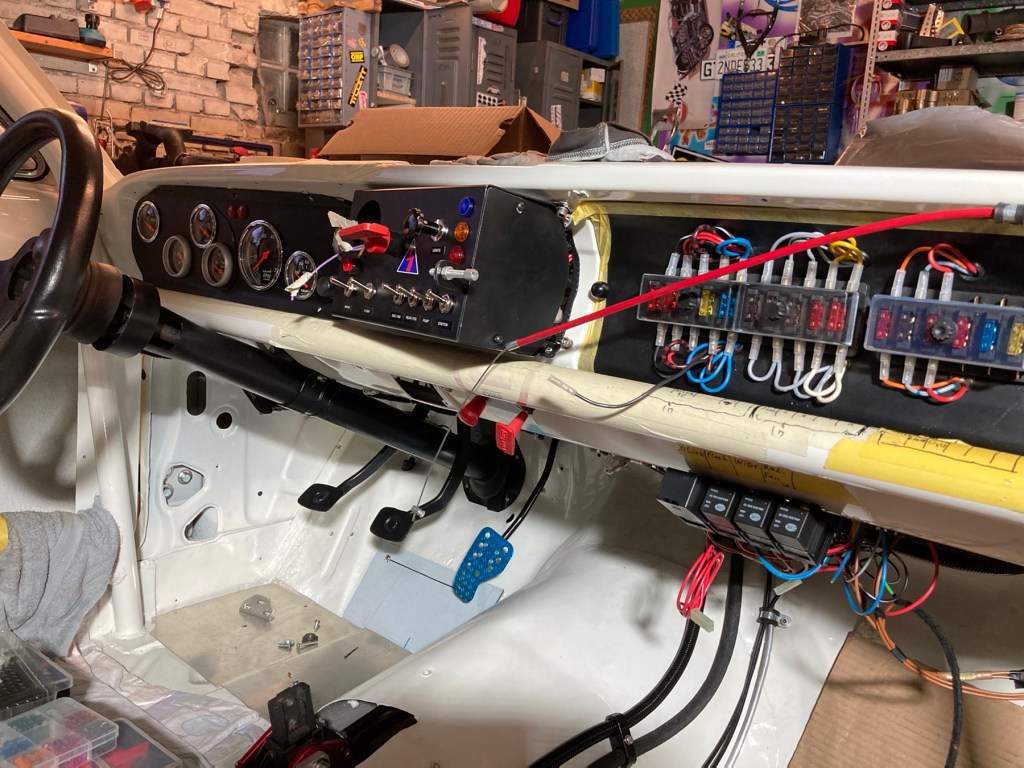

Das dazugehörige Cockpit kommt so daher, mit Sicherungen und noch ein, zwei Ersatzleitungen:

Zwei Fragen ergaben sich zum Arbeitstagsende: erstens, sollen die Zierleisten montiert werden …

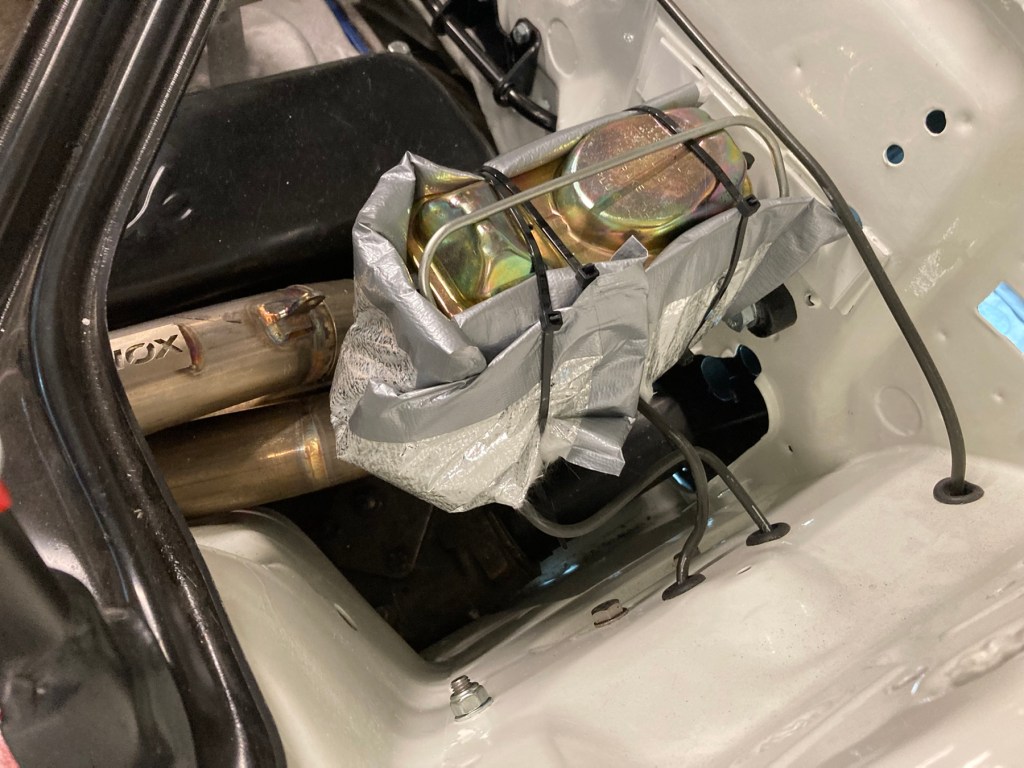

… und zweites, soll ich der Allgemeinheit meinen isolierten Bremszylinder zeigen, oder nicht?

Die zweite Frage ist beantwortet, über für die erste wünsche ich mir ein umfangreiches Feedback der verehrten Leserschaft, gerne zeitnah.

Später mehr Wunschdenken,

Udo

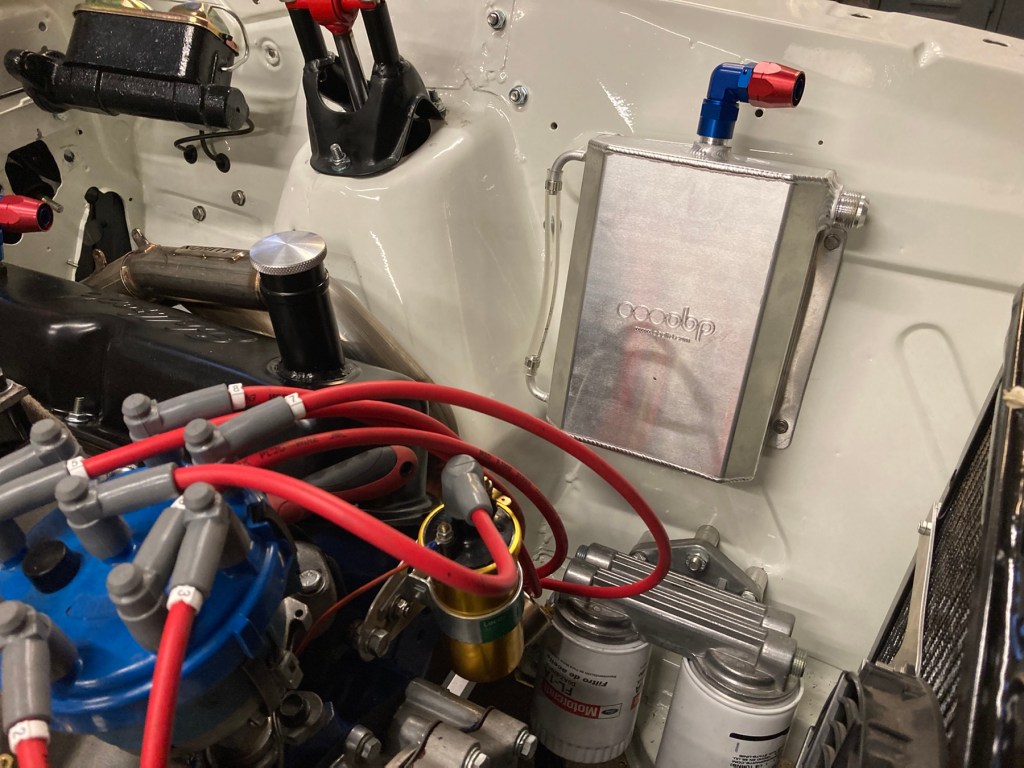

Fast schon Ende Januar, und der Stand der Dinge ist der Folgende: die Ventildeckel habe ich von links nach rechts (und vice versa) vertauscht, um die Länge der Zuleitung zum Catchtank zu verringern, es ist oft so einfach, wenn man nur nachdenkt. Hier der Motor ohne Ventildeckel …

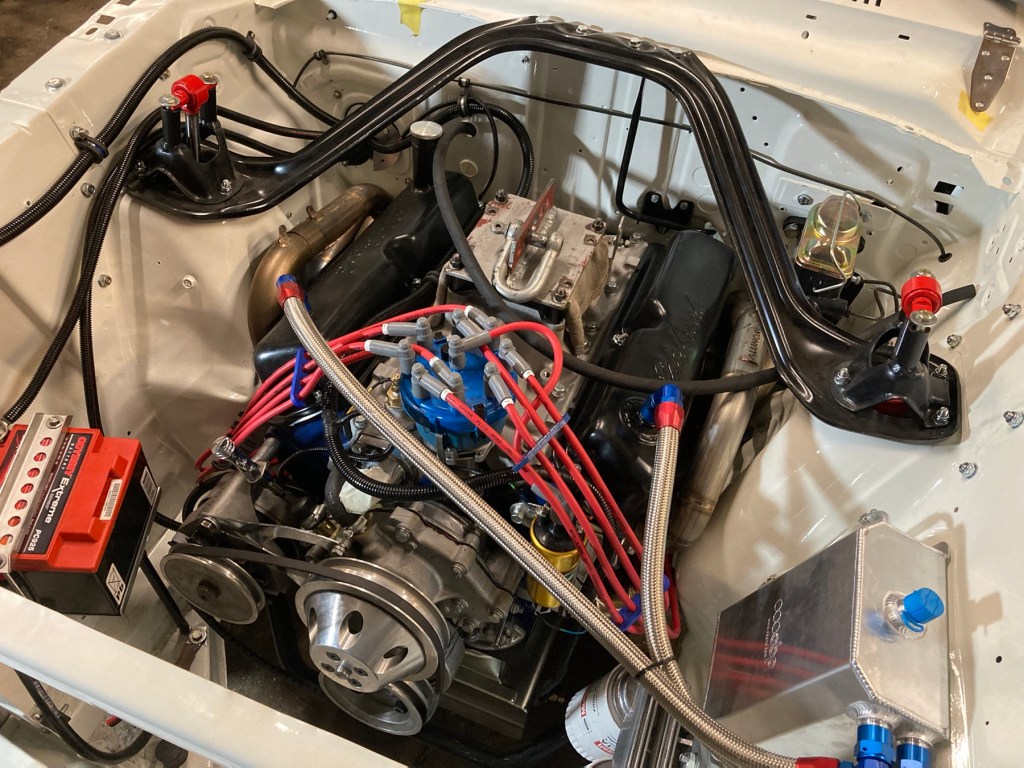

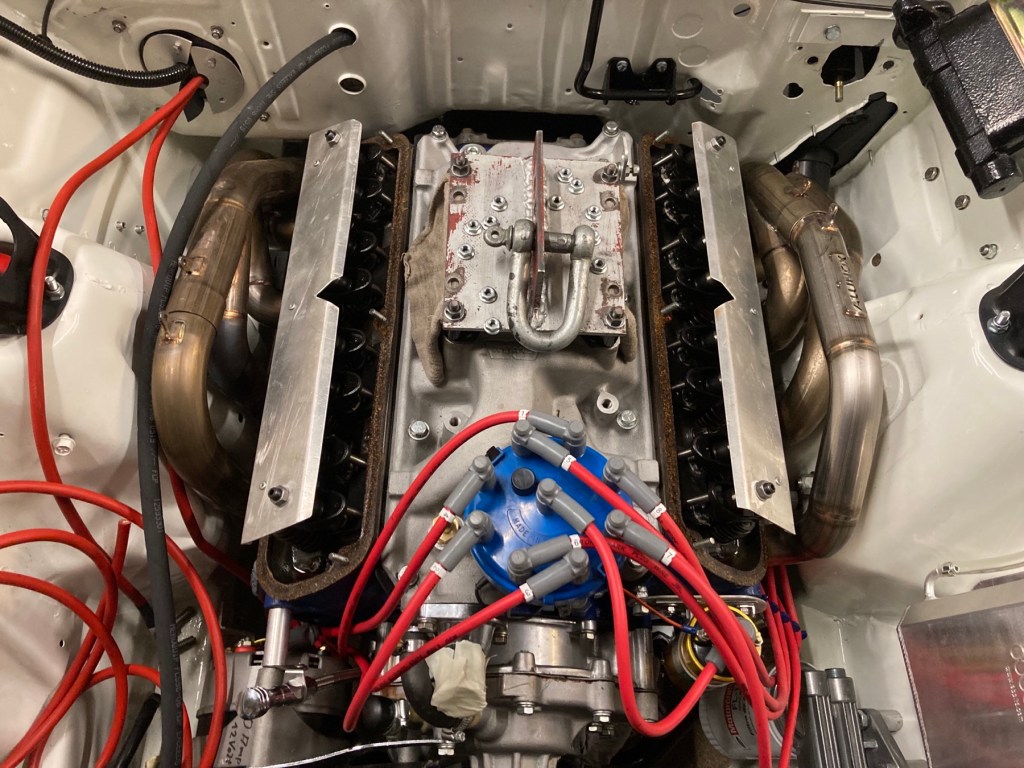

… und hier fertig (fast) verbaut:

Die Zündkabel ordentlich verlegt, die schwarze Abstützung verbaut, Batterie verbaut, Bremszylinder angeschraubt, bald kann es losgehen.

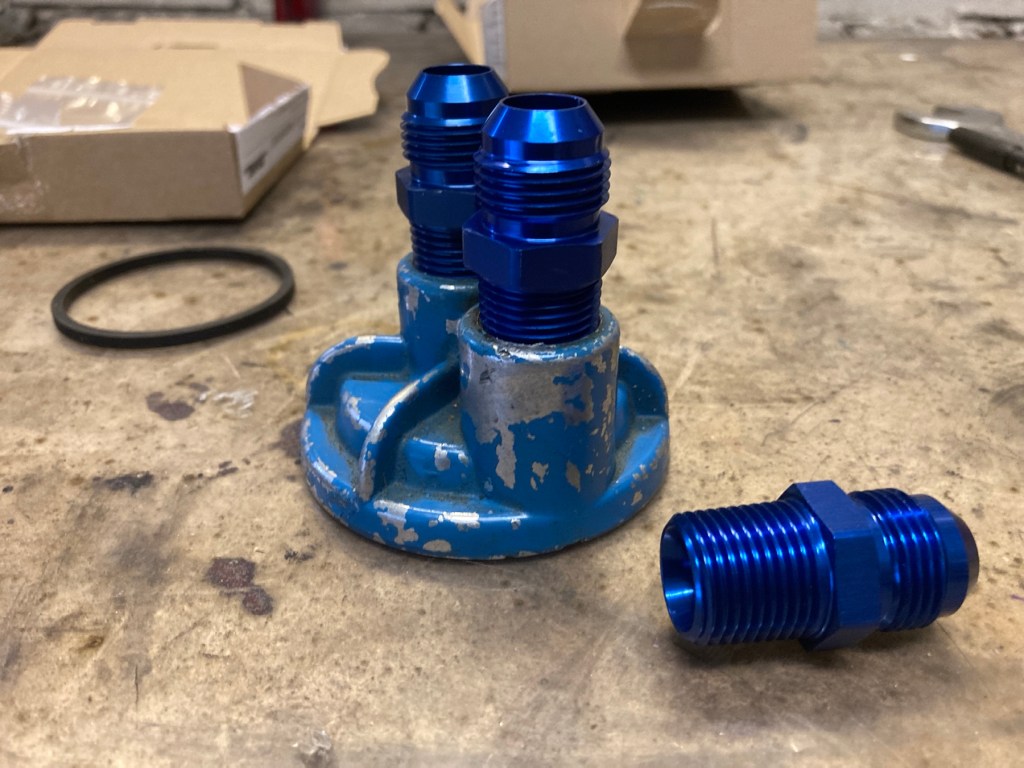

Der Adapter für den Ölfilter musste von 1/2 NPT auf Dash10 überbrückt werden, hier:

Am Ölfilterhalter genauso, samt Senkkopfschrauben für die Riemenscheibe:

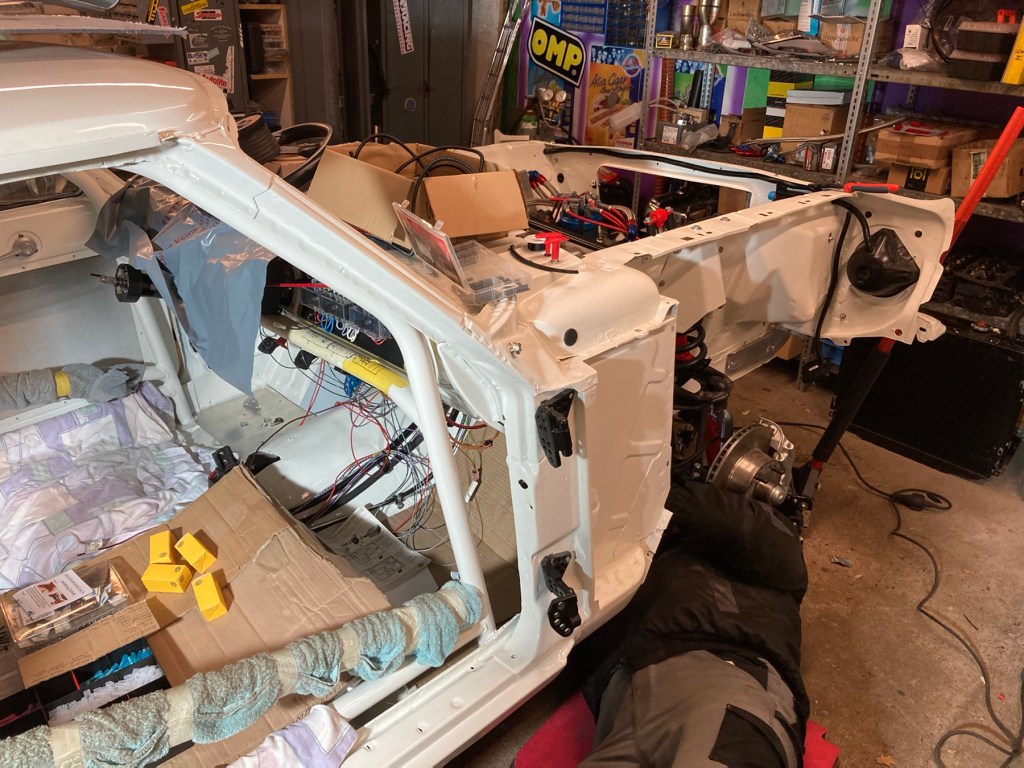

Dann war da noch jede Menge Elektroarbeit, hier B in Aktion, sehr entspannt im Liegen:

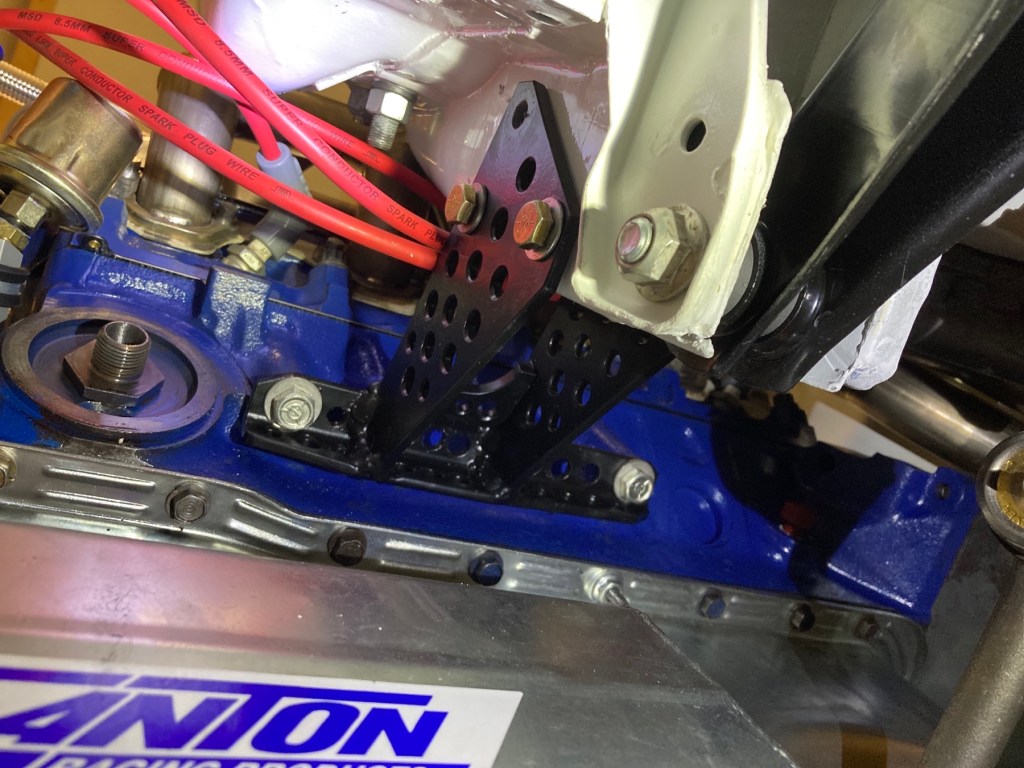

Die Motorlager passen wie angegossen, wenn man ein wenig nachhilft:

Auch hier wieder eine schöne Farbgestaltung, blau und schwarz und rot.

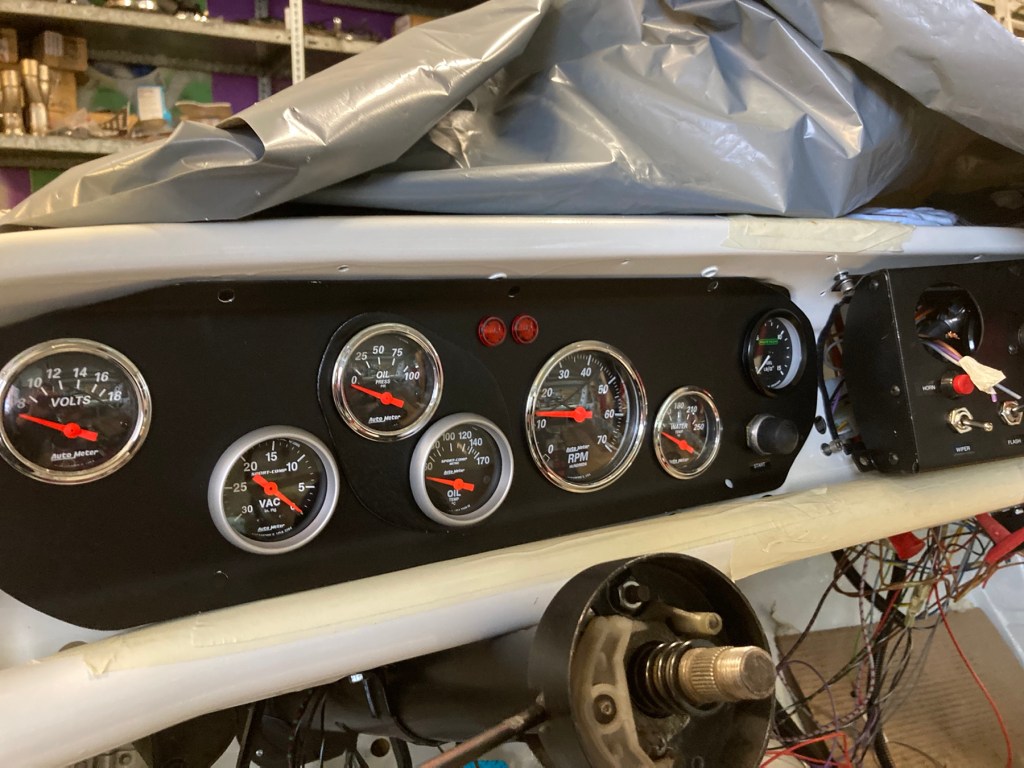

Wer mag, mag noch einen Blick in das Cockpit werfen:

Unten links ist Vac ergänzt, das den Unterdruck während der Beschleunigung anzeigen wird.

Auch hier wieder ein sensationeller Zusammenhang zur Aktualität. „Vac“ hat mit „Vaccination“ nichts zu tun, könnte es aber.

Später mehr wenn und aber,

Udo

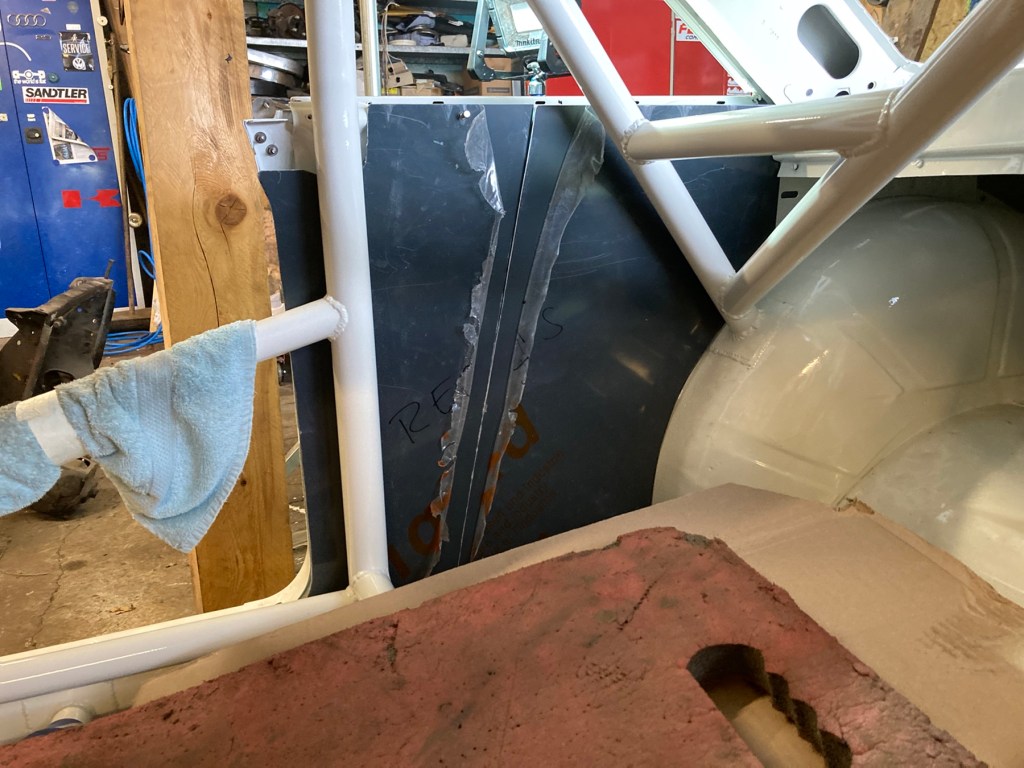

Das Horsd’oeuvre machte heute die rechte hintere Verkleidung, die einteilig nicht mehr ins Fahrzeug passen wollte (die Verantwortung für diesen bedauerlichen Umstand trägt der Sicherheitskäfig, safety first):

Durchtrennt geht es schon, und das wird später (also morgen schon) niemanden mehr interessieren.

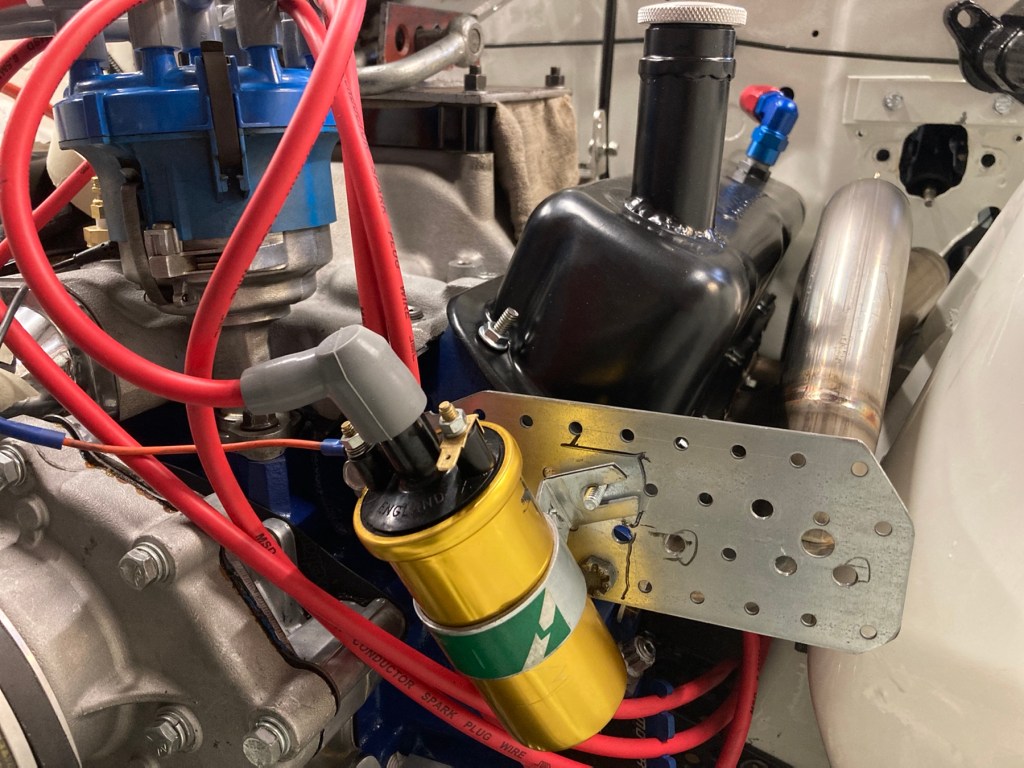

G hatte die Zündspule an einem Halter montiert, der überraschende Ähnlichkeit mit Produkten aus der Heimwerkerabteilung haben könnte, wenn nur die Fantasie soweit reichen würde. Tut sie aber nicht.

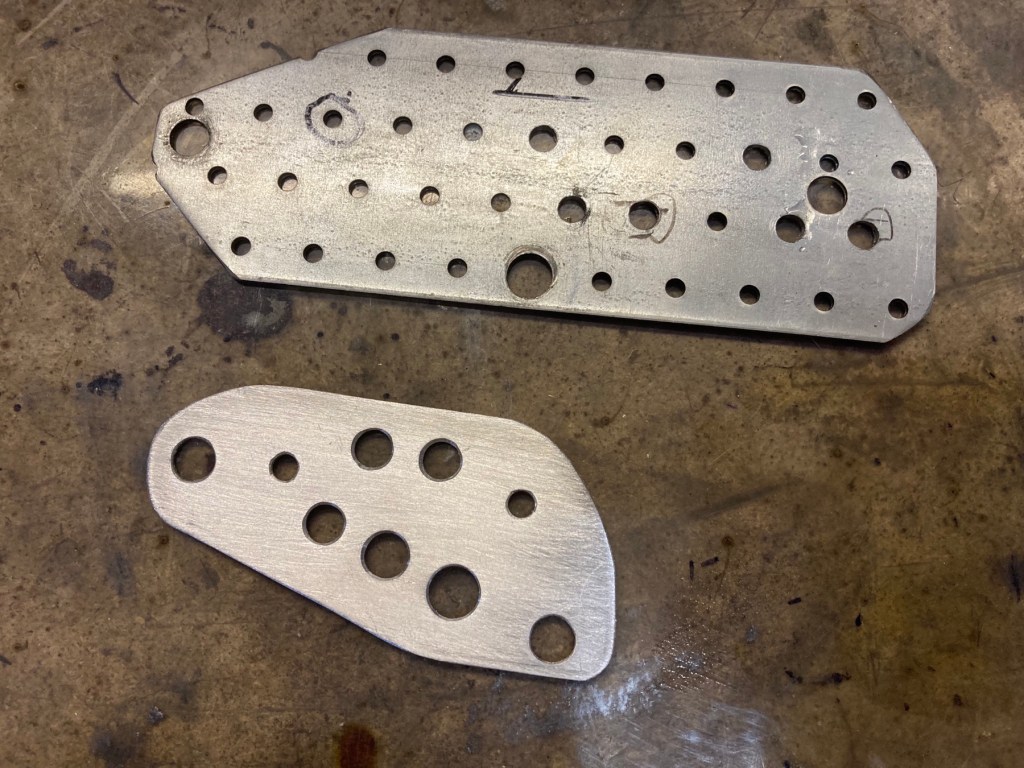

Sicherheitshalber ist das gelochte Stahlblech gegen ein Racingprodukt aus Aluminium ersetzt worden:

Beachtung finden sollten die aufsteigenden Lochdurchmesser im mittleren unteren Teil des Halters. Verbaut sieht es so aus:

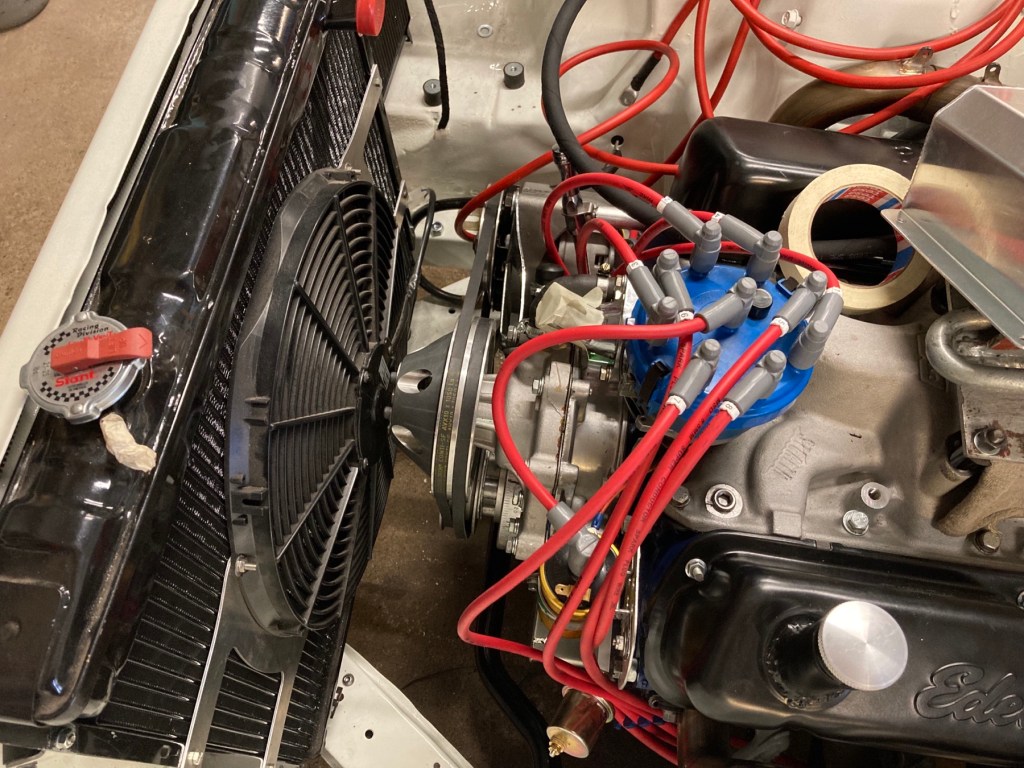

Einer spontanen Eingebung folgend habe ich dann den Wasserkühler montiert. Der Abstand zur Riemenscheibe ist gering, aber aus- und hinreichend:

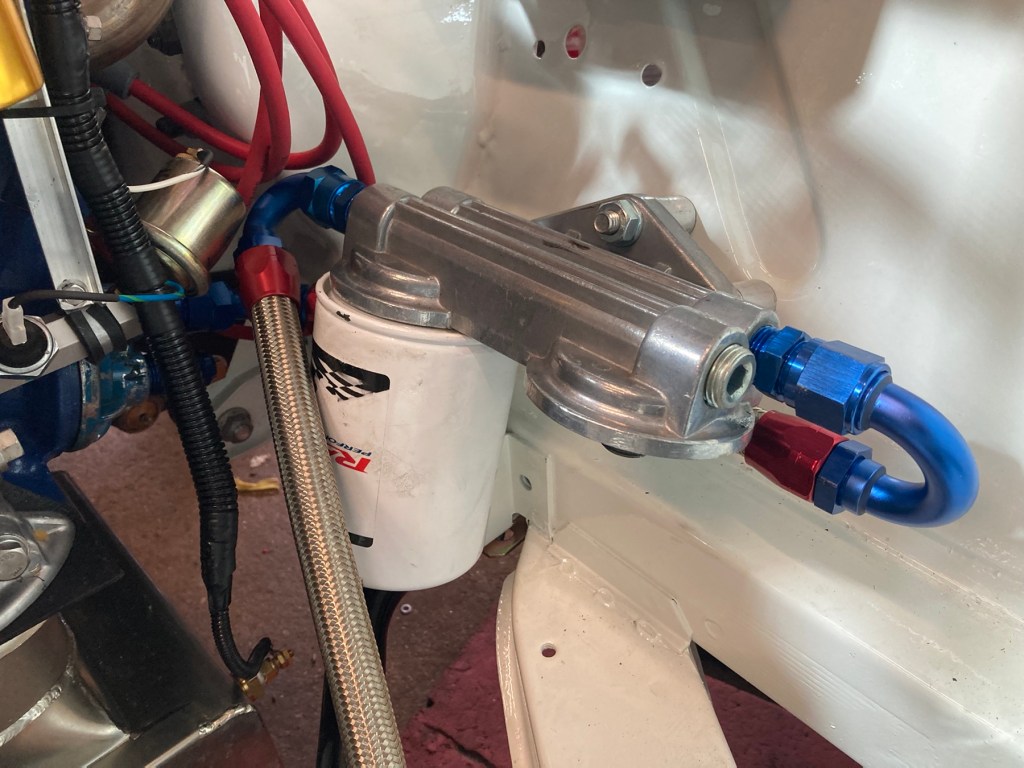

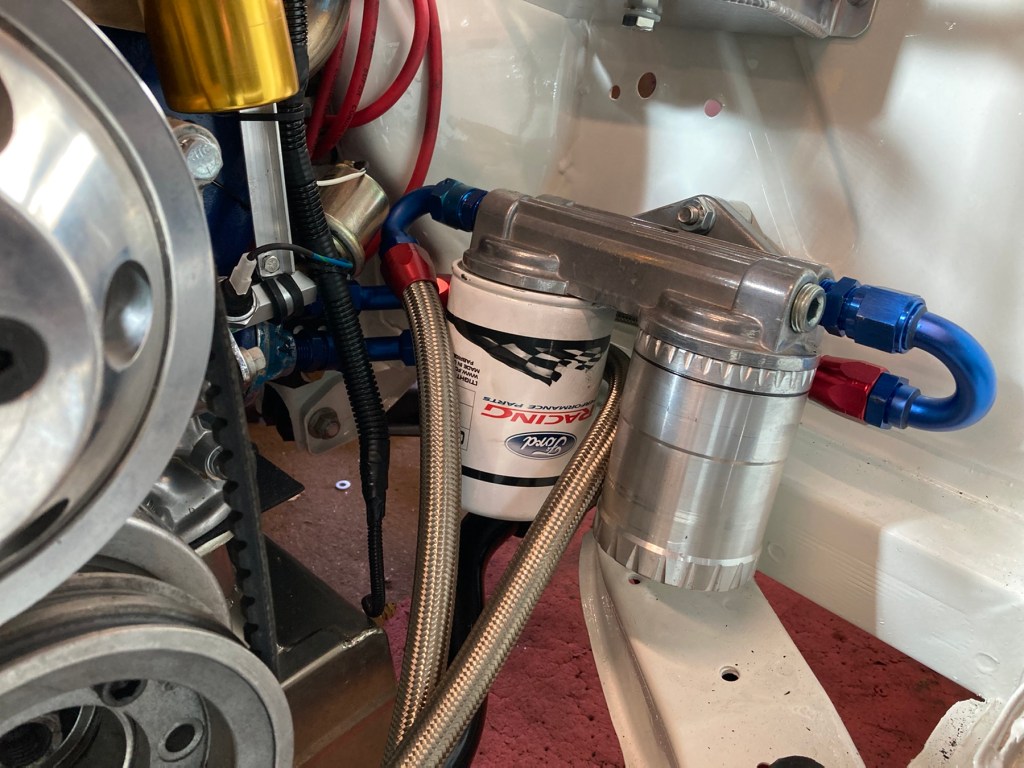

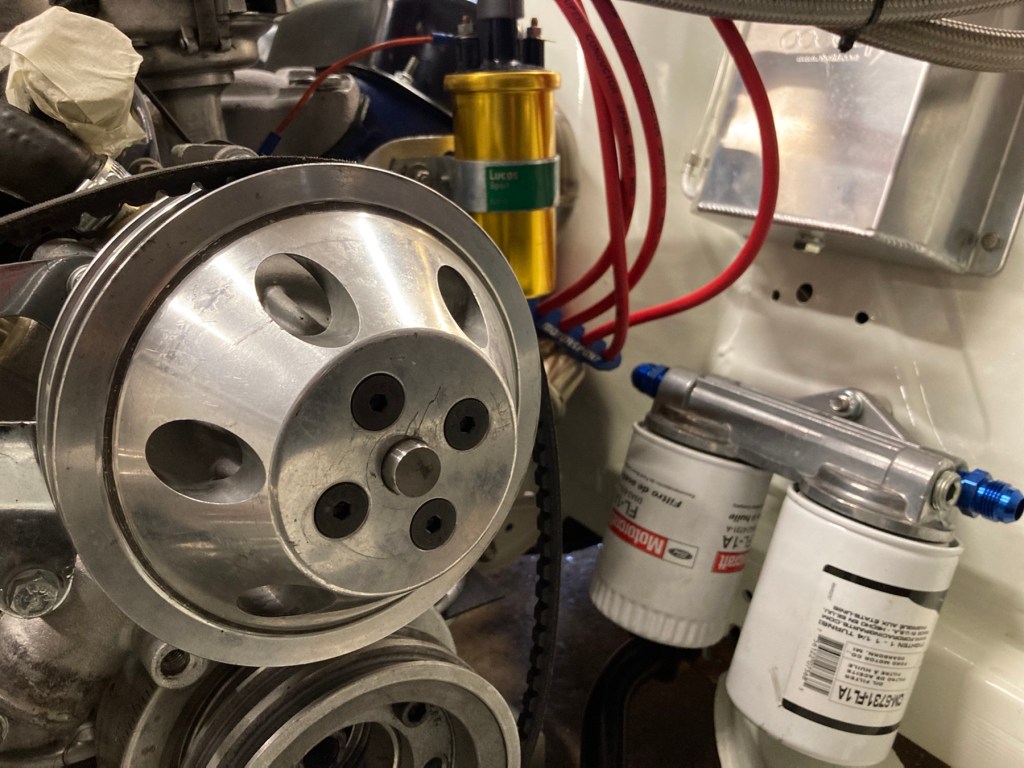

Einmal montiert, war es an der Zeit, den doppelten Ölfilter anzubauen:

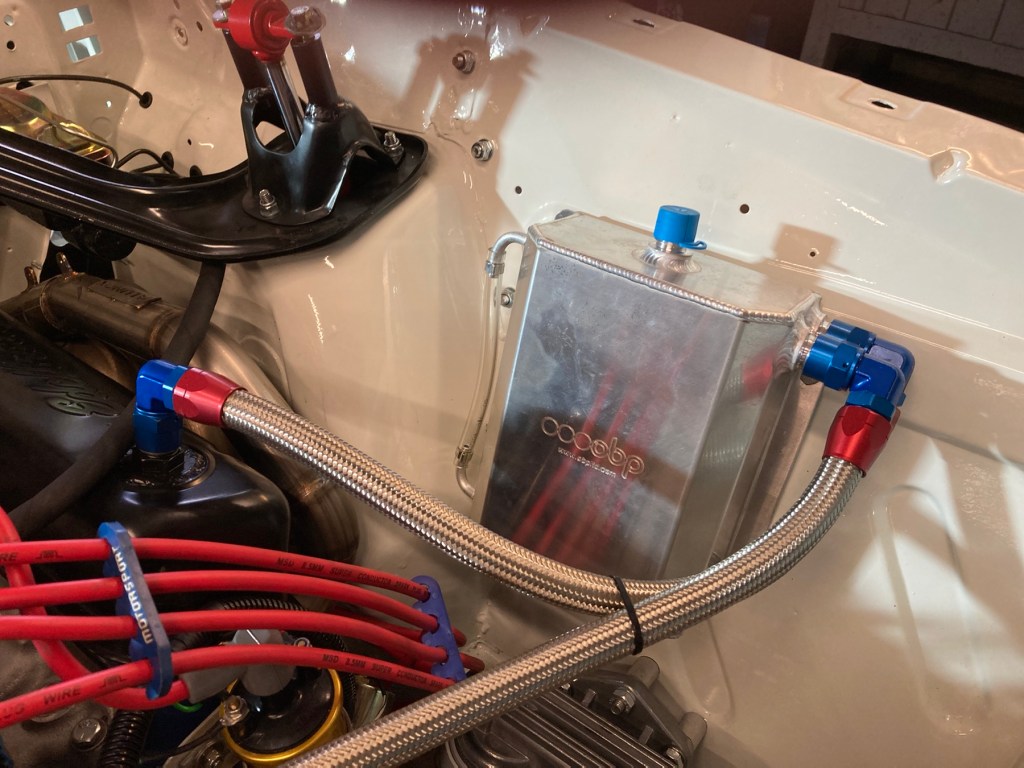

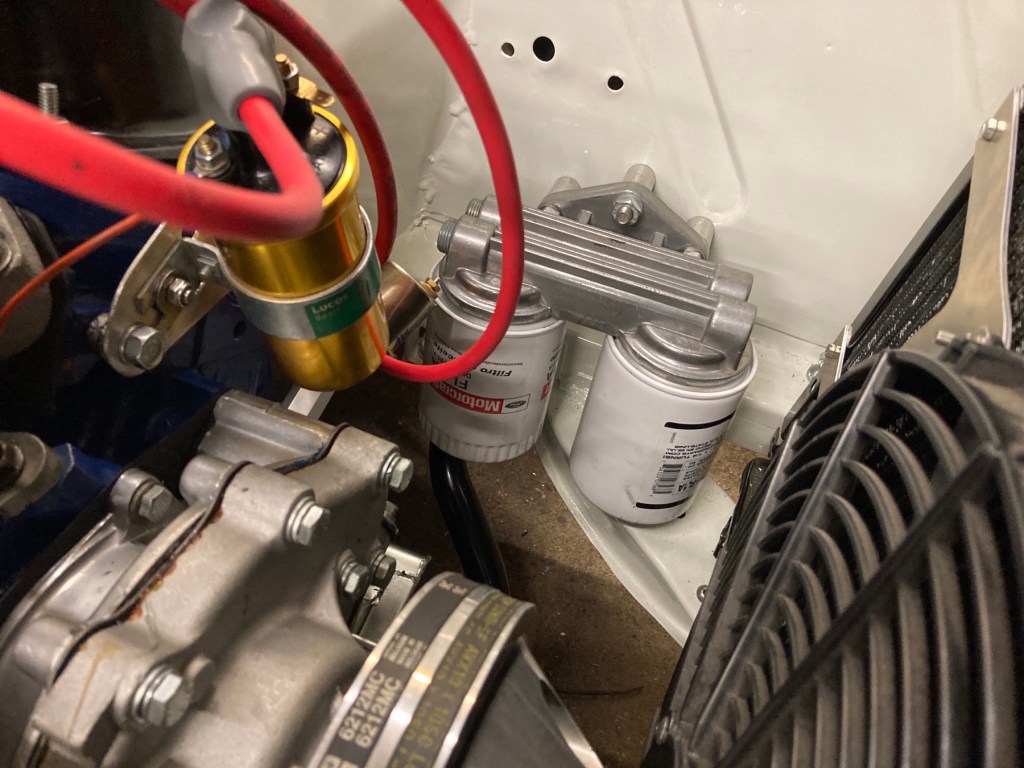

Die möglichst tiefe Einbaulage habe ich mit Aluminiumrohrabschnitten, drei an der Zahl, realisiert. Leicht und stabil, all in one. Schon einmal im Flow, durfte der Catchtank (Öl) nicht fehlen, voilá:

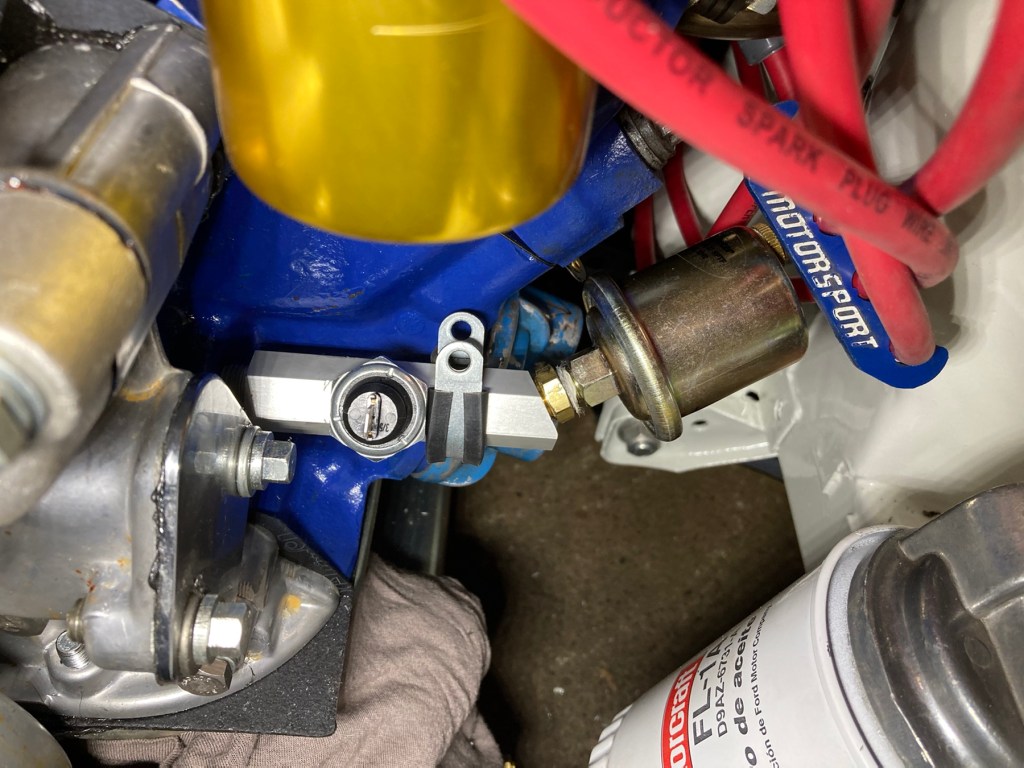

B wollte noch eine Öldruckwarnleuchte verbaut wissen. Das Gewinde M10x1,0 habe ich unter Zuhilfenahme N‘s Werkzeugbeständen in die Verlängerung für den Öldrucksensor gebohrt und geschnitten:

Übrigens finde ich die Farbgestaltung an dieser Stelle gleichzeitig gewagt und ansprechend. Da nun die aus Aluminium bestehende Verlängerung durch ungünstige Anregung in eine Eigenfrequenz geraten und Schaden nehmen könnte, habe ich das Teil mit einem Aluminiumwinkelprofil, verbunden mit der Zündspulenbefestigung, verstärkt:

Leichtbau, heavy duty.

Später mehr Widersprüche, wie süß-sauer, oder Ministerium für Wirtschaft und Klimaschutz,

Udo

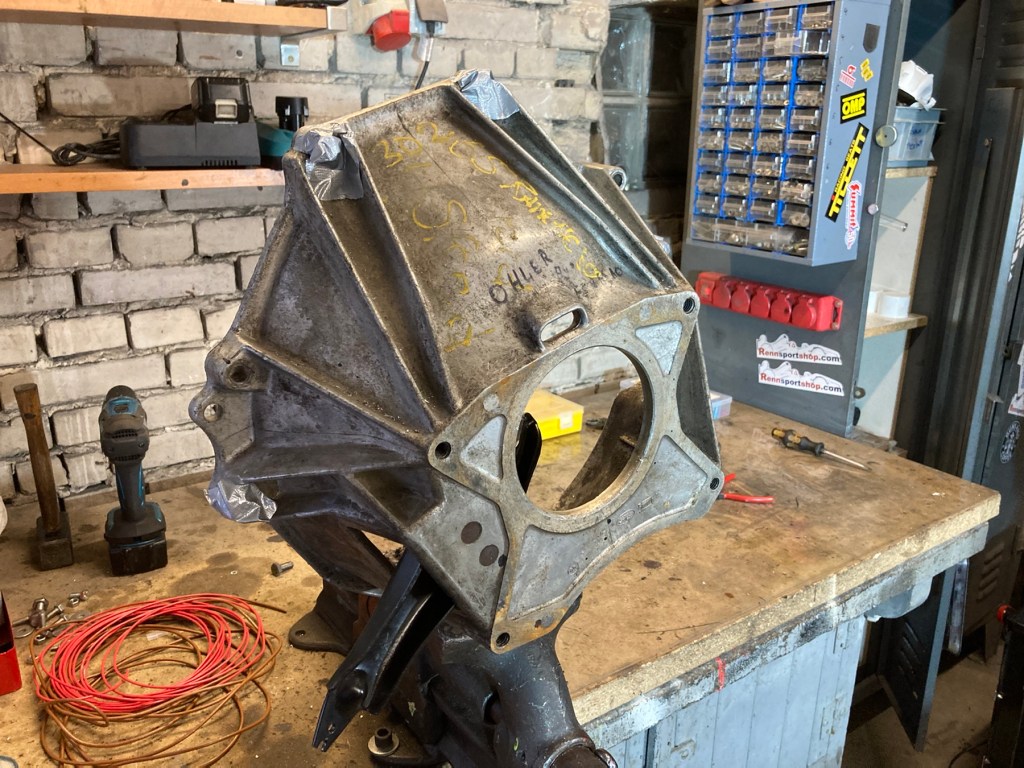

Bevor der Motor mit teildemontierten Krümmern (anders geht es nicht) in den Falcon eingebaut werden konnte, stand noch die Montage des Ausdrücklagers und dessen Betätigungshebels an. Letztere konnte ich bei Aufbringung aller Geduld zunächst nicht in die Getriebeglocke montieren. Also ist letztere vom Getriebe demontiert worden, und bei genauer Analyse des Problems 🤓 wurde schnell klar, dass ich die Feder am Betätigungshebel schlichtweg falsch montiert hatte (es gibt zwei Möglichkeiten, und warum wähle ich immerzu die falsche?). Beim nächsten Mal geht das flüssiger von der Hand:

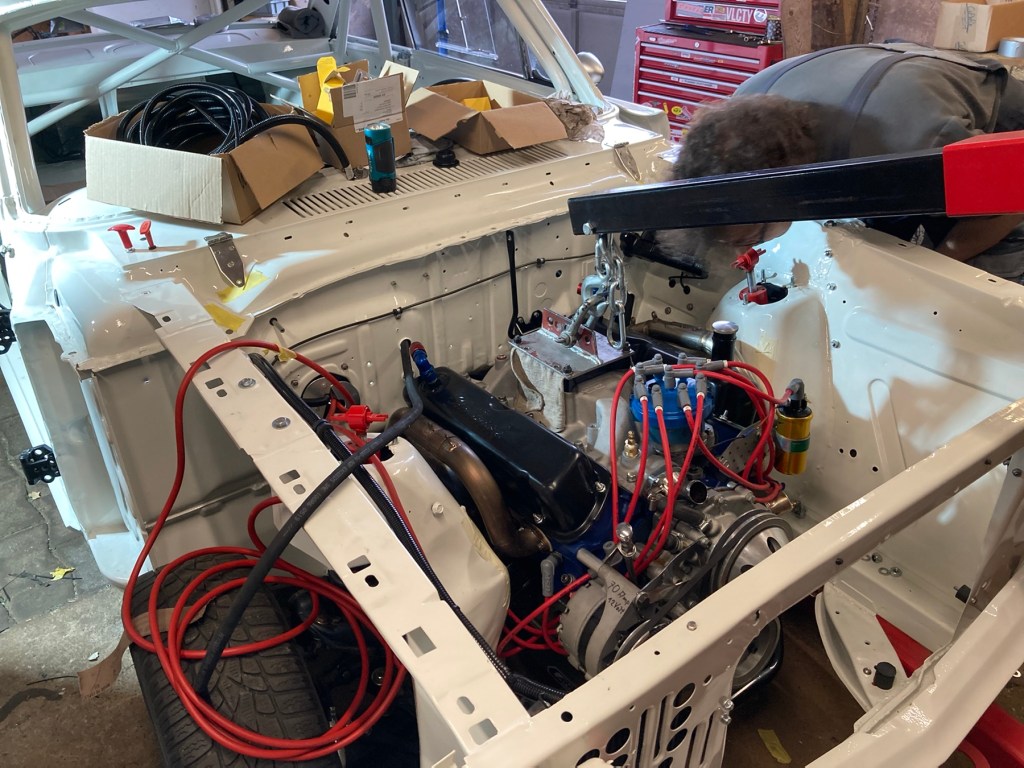

Wieder montiert, liess sich der Block leichtgängig einbauen, hier noch mit Motorkran nebst neuem Zylinder (in blau, zum Glück bin ich farbschwach im Sehvermögen, und er ist nicht zu sehen):

Fast ganz fertig eingebaut schaut das so aus:

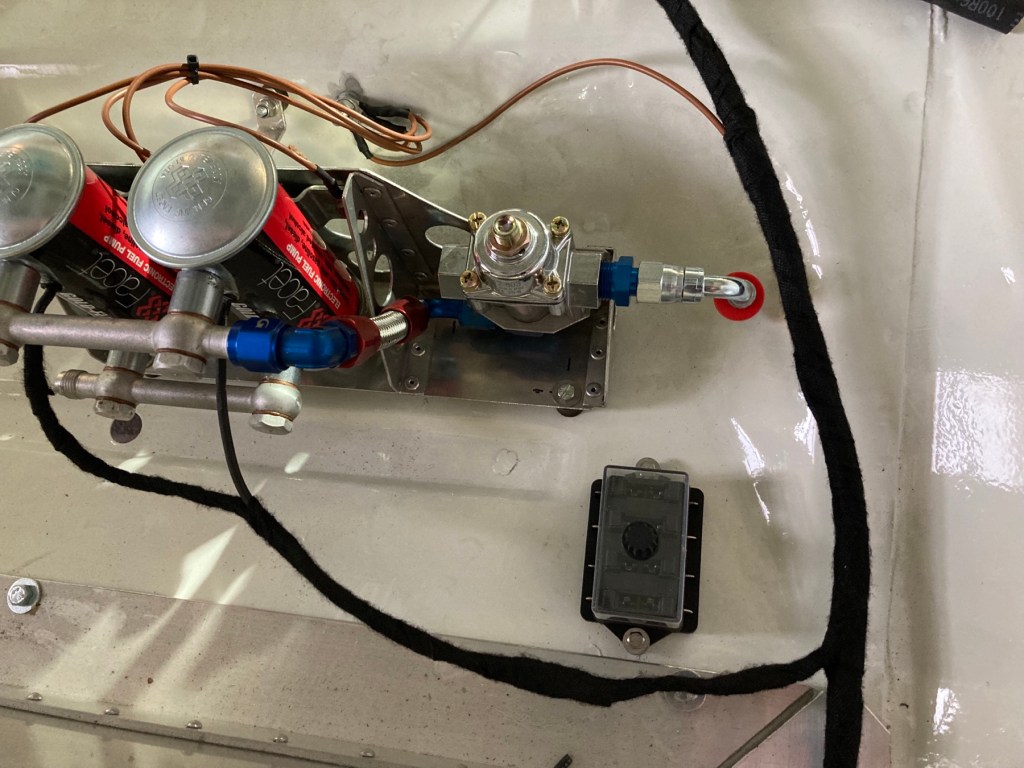

Daneben habe ich noch ein wenig Elektriker gespielt, und diesen Sicherungskasten nahe der Kraftstoffpumpen angebohrt:

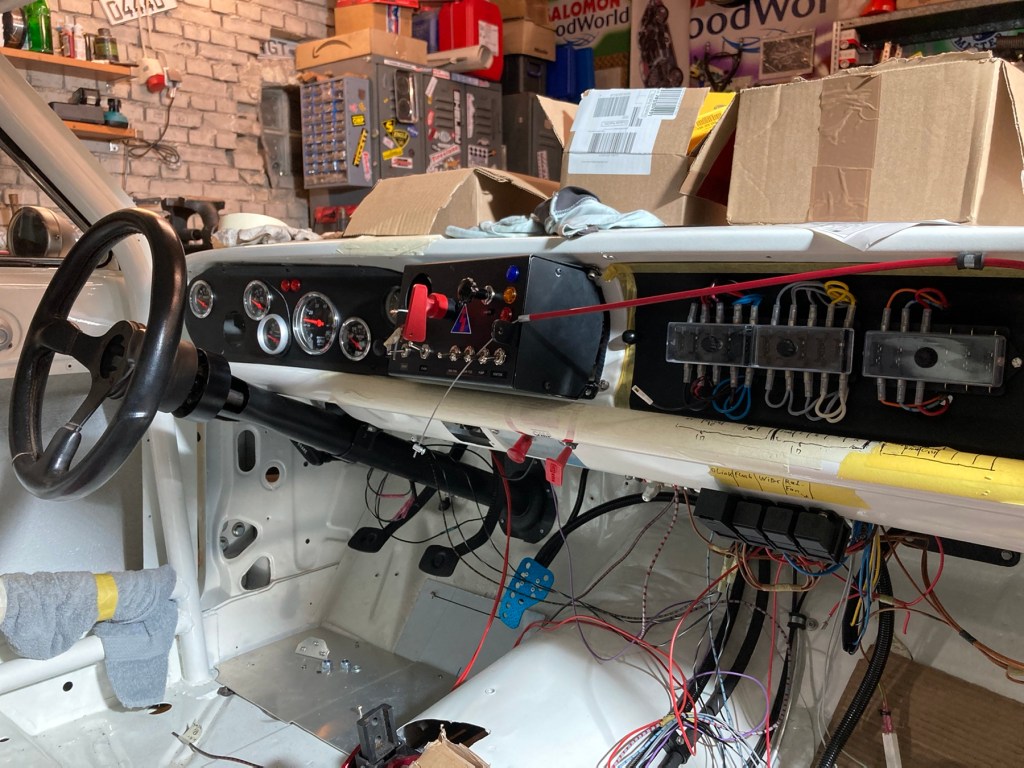

Den restlichen Kabelkram hat B erledigt. Das Cockpit sieht schon jetzt sehr, sehr interessant und racing aus:

In der kommenden Woche gibt es noch mehr Elektrik (Motorkabelbaum und andere Kleinigkeiten), Scheiben, Verkleidungen, und noch viel mehr.

Später noch viel mehr,

Udo

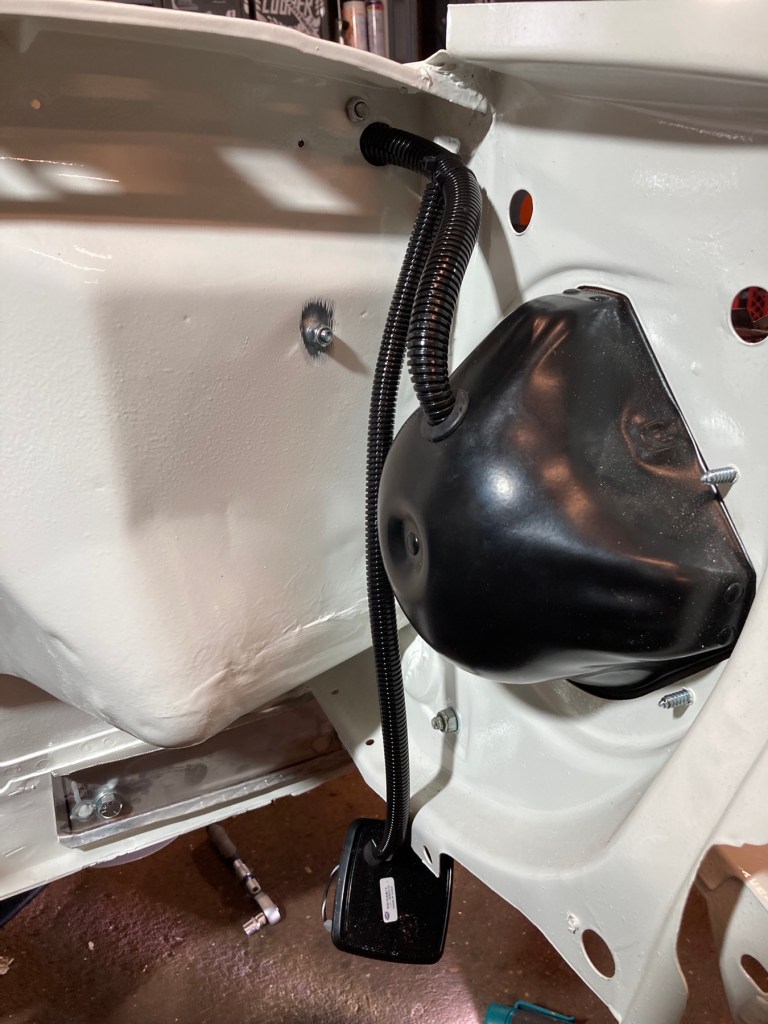

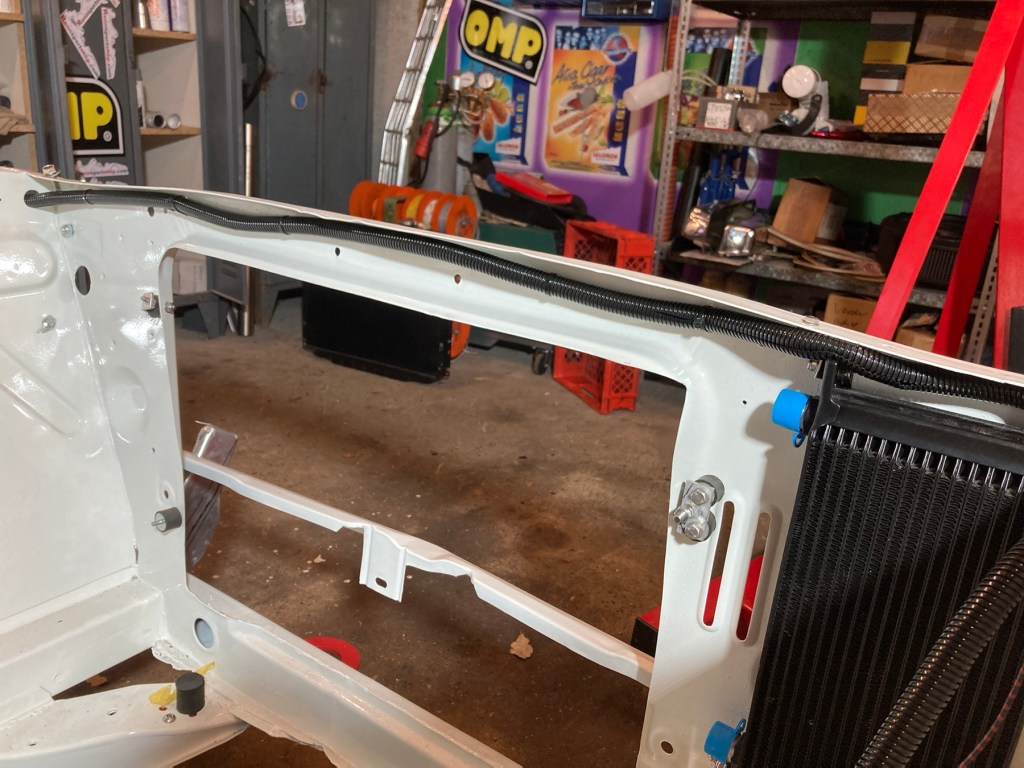

Hui, neues Jahr, gutes Neues. Ein elektrisches Feuerwerk durch/mit B, und mit mir als Kabelgehilfe. Vorne an den Scheinwerfern ist die Kabelage angeschlossen und gut verpackt …

… und hinten im Kofferraum auch:

B hat dann noch irgendwas im Cockpit angeschlossen, was ich leider nicht korrekt wiedergeben kann.

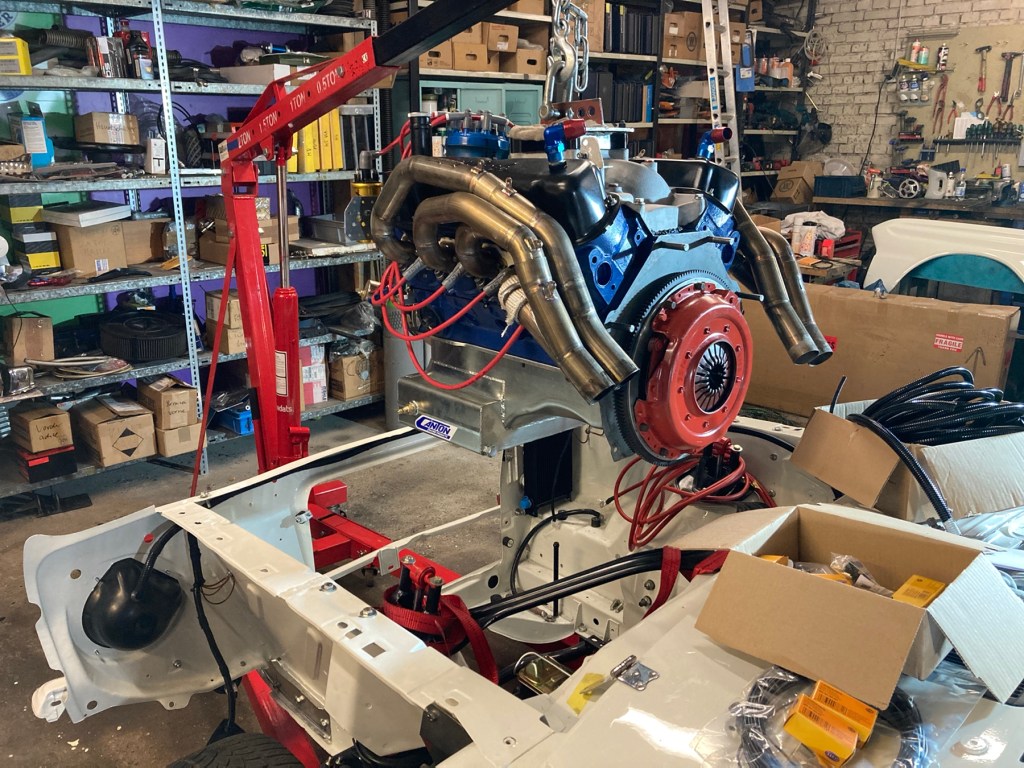

Bis dato ungelöst ist auch die Frage nach der richtigen Strategie zum Einbau des Motors. Neben dem misslichen Umstand, dass der neu erworbene Zylinder des Motorkrans zwar nicht mehr leckt, dafür aber den Druck nicht halten kann, kommt dazu die Frage nach der bestmöglichen Einbaustrategie:

1. Getriebe lösen und nach hinten verschieben, um mehr Platz für den Motor im Motorraum zu schaffen, oder

2. Teildemontage der Krümmer von den Zylinderköpfen und Lösen des Stabis

So wie im Bild oben gezeigt, funktioniert es jedenfalls mal nicht (so gut).

Mehr Versuche im nächsten log und später mehr,

Udo
